Wyłączniki różnicowoprądowe RCD
Wyłączniki różnicowoprądowe RCD
Oferta aparatury modułowej Relpol została rozszerzona o wyłączniki różnicowoprądowe RCD (RCCB), przeznaczone do ochrony instalacji elektrycznych i użytkowników przed skutkami prądów upływowych.
Wyłącznik różnicowoprądowy kontroluje prąd przepływający przez chroniony obwód. Jeżeli wykryje różnicę wskazującą na przepływ prądu poza właściwą drogą obwodu, np. wskutek uszkodzenia izolacji, odłącza zasilanie.
To rozwiązanie powszechnie stosowane zarówno w instalacjach mieszkaniowych, jak i obiektach komercyjnych czy przemysłowych.

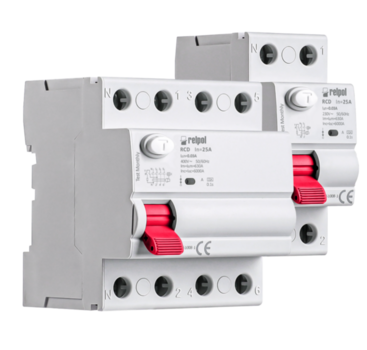

Wersje 2- i 4-biegunowe
Wyłączniki RCD Relpol są przeznaczone do obwodów prądu przemiennego 50/60 Hz. Dostępne są wykonania:
- 1P+N dla napięcia znamionowego 230 V,
- 3P+N dla napięcia znamionowego 400 V.
Zakres prądów znamionowych obejmuje wartości od 16 do 63 A, dzięki czemu można dobrać urządzenie do różnych obwodów i instalacji.
Dostępne są również różne wartości znamionowego prądu różnicowego zadziałania: 0,03 A, 0,1 A oraz 0,3 A.
Typ A i typ AC
W zależności od charakteru instalacji można wybrać wyłącznik różnicowoprądowy typu AC lub typu A.
Typ AC reaguje na sinusoidalny przemienny prąd różnicowy. Typ A może dodatkowo wykrywać pulsujący prąd stały, dlatego znajduje zastosowanie w obwodach z urządzeniami zawierającymi elementy elektroniczne.
Montaż w rozdzielnicy
Wyłączniki RCD Relpol są przeznaczone do montażu na standardowej szynie DIN TH35. Konstrukcja pozwala na podłączenie zarówno szyny widełkowej, jak i sztyftowej od góry lub od dołu.
Urządzenia wyposażono również we wskaźnik zadziałania od prądu upływowego, który ułatwia rozpoznanie przyczyny wyłączenia obwodu. Przekrój przyłączanych przewodów może wynosić od 1 do 35 mm².
Najważniejsze parametry serii:
- napięcie znamionowe 230/400 V,
- prąd znamionowy 16–63 A,
- znamionowy prąd różnicowy 30, 100 lub 300 mA,
- wersje 1P+N oraz 3P+N,
- typ różnicowoprądowy A lub AC,
- znamionowy graniczny prąd zwarciowy 6 kA,
- montaż na szynie DIN TH35,
- stopień ochrony IP20.
Wyłączniki różnicowoprądowe RCD uzupełniają ofertę modułowej aparatury zabezpieczającej Relpol i mogą być stosowane w instalacjach mieszkaniowych, komercyjnych oraz przemysłowych. Produkty są zgodne z wymaganiami normy IEC/EN 61008-1.
Więcej informacji o wyłącznikach różnicowoproądowych (RCCB) RCD- TUTAJ
