Rozłączniki izolacyjne RIS
Rozłączniki izolacyjne RIS

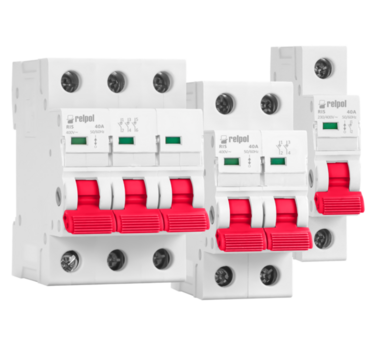

Oferta aparatury modułowej Relpol została rozszerzona o rozłączniki izolacyjne RIS, przeznaczone do ręcznego załączania, wyłączania oraz izolowania obwodów elektrycznych.
Rozłączniki tego typu są stosowane przede wszystkim jako wyłączniki główne w rozdzielnicach i zestawach elektrycznych. Pozwalają odłączyć instalację lub jej część od zasilania, co ma szczególne znaczenie podczas prac konserwacyjnych, serwisowych i modernizacyjnych.
Nowa seria RIS przeznaczona jest do obwodów prądu przemiennego i obejmuje wykonania o prądzie znamionowym od 16 do 125 A.
Wersje od 1 do 4 biegunów
W zależności od rodzaju instalacji dostępne są rozłączniki w wykonaniach:
- 1P – dla napięcia znamionowego 230/240 V,
- 2P, 3P i 4P – dla napięcia znamionowego 400/415 V.
Zakres prądów znamionowych obejmuje wartości 16, 20, 25, 32, 40, 50, 63, 80, 100 oraz 125 A, co umożliwia dobór aparatu do różnych obwodów rozdzielczych i sterowniczych.
Prosty montaż w rozdzielnicy
Rozłączniki RIS są przeznaczone do montażu na standardowej szynie DIN TH35, dzięki czemu można je łatwo włączyć do typowych rozdzielnic modułowych.
Urządzenia umożliwiają zasilanie zarówno za pomocą szyny widełkowej, jak i sztyftowej, od góry lub od dołu. Do zacisków można podłączać przewody o przekroju od 2,5 do 50 mm².
Praktycznym elementem konstrukcji jest również wskaźnik położenia styków, pozwalający szybko sprawdzić stan rozłącznika. Przezroczyste okienko opisowe ułatwia natomiast oznaczenie poszczególnych obwodów w rozdzielnicy.
Do obwodów rozdzielczych i sterowniczych
Seria RIS została zaprojektowana przede wszystkim z myślą o obwodach rozdzielczych i sterowniczych AC 50/60 Hz, o napięciu znamionowym do 400/415 V i prądzie do 125 A. Napięcie znamionowe izolacji wynosi 690 V, a znamionowe napięcie udarowe wytrzymywane 6 kV.
Najważniejsze cechy rozłączników RIS:
- zakres prądów znamionowych 16–125 A,
- wersje 1P, 2P, 3P i 4P,
- napięcie znamionowe do 400/415 V AC,
- montaż na szynie DIN TH35,
- możliwość zastosowania szyny widełkowej lub sztyftowej,
- możliwość podłączenia przewodów 2,5–50 mm²,
- wskaźnik położenia styków,
- przezroczyste pole do oznaczania obwodu,
- trwałość mechaniczna do 10 000 cykli łączeniowych.
- seria spełnia wymagania normy IEC 60947-3.
Poznaj rozłączniki izolacyjne RIS - więcej Rozłączniki izolacyjne RIS
Rozłączniki izolacyjne RIS uzupełniają ofertę aparatury modułowej Relpol o urządzenia przeznaczone do bezpiecznego i czytelnego odłączania obwodów w rozdzielnicach elektrycznych. W
