Przekładniki prądowe– pomiar prądów do 6000 A
Przekładniki prądowe– pomiar prądów do 6000 A

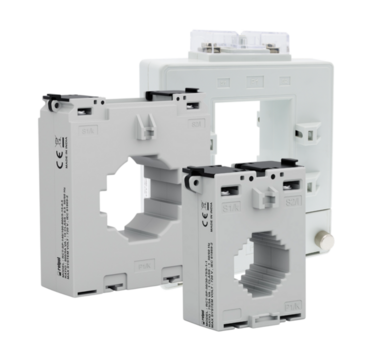

Do oferty Relpol dołączają nowe przekładniki prądowe serii RCT, przeznaczone do pomiaru prądu w instalacjach elektrycznych, rozdzielnicach oraz układach monitorowania energii. Nowa gama obejmuje modele umożliwiające pomiar prądów pierwotnych nawet do 6000 A.
Przekładniki prądowe stosuje się wszędzie tam, gdzie wartości prądu są zbyt wysokie, aby mogły być mierzone bezpośrednio przez standardowy miernik lub licznik energii. Ich zadaniem jest przekształcenie prądu płynącego w obwodzie pierwotnym do standardowej wartości 5 A, odpowiedniej dla urządzeń pomiarowych i kontrolnych.
W nowej ofercie Relpol znajdują się dwie serie: RCT-SC z rozpinanym rdzeniem oraz RCT-SP przeznaczona do montażu na szynach zbiorczych. Dzięki temu przekładnik można dobrać zarówno do parametrów instalacji, jak i sposobu jej wykonania
RCT-SC – wygodny montaż w istniejącej instalacji
Przekładniki RCT-SC mają rozpinany rdzeń, dzięki czemu można zamontować je na istniejących szynach zbiorczych bez konieczności wykonywania tak szerokiego zakresu prac, jaki byłby potrzebny w przypadku klasycznej, zamkniętej konstrukcji przekładnika.
To rozwiązanie szczególnie przydatne podczas modernizacji rozdzielnic oraz rozbudowy istniejących układów pomiarowych.
Seria RCT-SC obejmuje wykonania dla prądów pierwotnych od 100 do 6000 A, ze znamionowym prądem wtórnym 5 A. W zależności od wariantu dostępne są przekładniki w klasie dokładności 0,5 lub 1 oraz o mocy znamionowej od 1 do 30 VA.
Obudowy wykonano z trudnopalnego polikarbonu. Konstrukcja przekładników została również wyposażona w rozwiązania ograniczające możliwość przypadkowego otwarcia i niepożądanej ingerencji.
RCT-SP – do różnych wymiarów szyn zbiorczych
Drugą część nowej gamy stanowią przekładniki RCT-SP, przeznaczone do instalacji wykorzystujących szyny zbiorcze o różnych wymiarach.
Dostępne warianty obejmują zakres prądów pierwotnych od 70 do 4000 A. Prąd wtórny wynosi 5 A, a w zależności od wykonania przekładniki dostępne są w klasach dokładności 0,5 i 1 oraz z mocą znamionową od 1 do 15 VA.
Konstrukcja serii RCT-SP pozwala dopasować sposób montażu do konkretnej aplikacji. Przekładniki mogą być montowane panelowo, a przy zastosowaniu odpowiedniego akcesorium również na szynie DIN.
Do pomiaru i monitorowania energii
Nowe przekładniki RCT mogą współpracować między innymi z licznikami energii elektrycznej, miernikami parametrów sieci oraz systemami monitorowania zużycia energii. Pozwalają dzięki temu rozszerzyć układ pomiarowy również na instalacje, w których występują znacznie większe wartości prądu.
Nowa gama obejmuje:
- przekładniki RCT-SC z rozpinanym rdzeniem,
- przekładniki RCT-SP do szyn zbiorczych,
- zakres prądów pierwotnych aż do 6000 A,
- standardowy prąd wtórny 5 A,
- klasy dokładności 0,5 i 1,
- różne wymiary otworów pozwalające dobrać przekładnik do szyny zbiorczej,
- szeroki wybór wariantów prądowych i mocy znamionowych.
Wprowadzenie serii RCT rozszerza ofertę aparatury pomiarowej Relpol i pozwala dobrać odpowiednie rozwiązanie zarówno do nowych instalacji, jak i modernizowanych rozdzielnic oraz systemów monitorowania energii.
