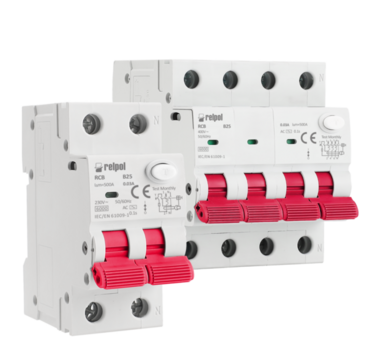

Do oferty Relpol dołączają również wyłączniki różnicowoprądowe z członem nadprądowym RCB, które łączą w jednym urządzeniu dwie funkcje ochronne.
Oprócz ochrony związanej z wystąpieniem prądu upływowego zabezpieczają obwód także przed przeciążeniem i zwarciem. Dzięki temu jedno urządzenie może realizować funkcje, które w wielu instalacjach wymagają zastosowania osobnego wyłącznika różnicowoprądowego i zabezpieczenia nadprądowego.
Dwa rodzaje ochrony w jednym urządzeniu
Wyłącznik RCB kontroluje występowanie prądu różnicowego i w razie przekroczenia dopuszczalnej wartości odłącza chroniony obwód.
Jednocześnie człon nadprądowy reaguje na zbyt duży prąd wynikający z przeciążenia lub zwarcia. Takie rozwiązanie pozwala ograniczyć liczbę modułów stosowanych w rozdzielnicy, a jednocześnie zapewnić kompleksową ochronę pojedynczego obwodu.
Wyłączniki RCB Relpol przeznaczone są do obwodów 50/60 Hz, o napięciu znamionowym 230 lub 400 V, a ich prąd znamionowy może wynosić od 6 do 40 A.
Wersje 1P+N i 3P+N
Seria obejmuje wykonania:
- 1P+N do instalacji 230 V,
- 3P+N do instalacji 400 V.
Znamionowy prąd różnicowy zadziałania może wynosić 30 mA, 100 mA lub 300 mA, a w zależności od potrzeb dostępne są wykonania typu A oraz AC.
W części nadprądowej dostępne są charakterystyki wyzwalania B, C oraz D, co pozwala dobrać wyłącznik do rodzaju zabezpieczanego obwodu i charakterystyki podłączonych odbiorników.
Rozwiązanie do nowoczesnych rozdzielnic
Wyłączniki RCB montowane są na standardowej szynie DIN TH35. Możliwe jest zasilanie za pomocą szyny widełkowej lub sztyftowej, zarówno od góry, jak i od dołu.
Urządzenia posiadają również wskaźnik zadziałania od prądu upływowego, co ułatwia identyfikację przyczyny odłączenia obwodu. Do zacisków można przyłączać przewody o przekroju od 1 do 25 mm².
Najważniejsze cechy serii RCB:
- połączenie ochrony różnicowoprądowej i nadprądowej w jednym urządzeniu,
- napięcie znamionowe 230/400 V,
- prąd znamionowy 6–40 A,
- znamionowy prąd różnicowy 30, 100 lub 300 mA,
- wykonania 1P+N oraz 3P+N,
- typ różnicowoprądowy A lub AC,
- charakterystyki nadprądowe B, C i D,
- zdolność zwarciowa 6 kA,
- montaż na szynie DIN TH35.
Wyłączniki różnicowoprądowe z członem nadprądowym RCB sprawdzą się wszędzie tam, gdzie istotne jest połączenie kilku funkcji zabezpieczających w jednym kompaktowym urządzeniu. Mogą być stosowane w instalacjach mieszkaniowych, komercyjnych oraz przemysłowych.
Seria spełnia wymagania normy IEC/EN 61009-1, a więcej informacji o tych produktach przeczytacie TUTAJ
