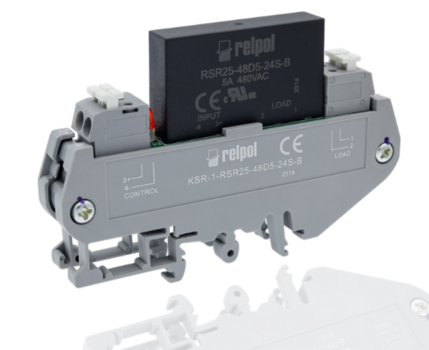

Przekaźnik półprzewodnikowy interfejsowy KSR-1-RSR25-B – kompaktowe i niezawodne sterowanie AC

Nowoczesna technologia półprzewodnikowa SSR

Model KSR-1-RSR25-B należy do grupy jednofazowych przekaźników półprzewodnikowych SSR (Solid State Relay), wykorzystujących wyjście typu SCR (tyrystory). W odróżnieniu od klasycznych przekaźników elektromechanicznych, konstrukcja SSR eliminuje elementy ruchome, co zapewnia:

• brak zużycia styków,
• cichą pracę,
• długą żywotność w intensywnych cyklach przełączania.

Przekaźnik realizuje funkcję załączania w zerze, co ogranicza prądy udarowe oraz zmniejsza zakłócenia w sieci zasilającej.

Parametry techniczne

• Znamionowy prąd obciążenia: 5 A
• Zakres napięcia obciążenia: 24…530 V AC (jednofazowe)
• Maksymalny prąd udarowy: 250 A / 10 ms
• Spadek napięcia w stanie zadziałania: maks. 1,5 Vrms
• Maksymalny prąd upływu w stanie spoczynku: 5 mA

Bezpieczne sterowanie DC i wysoka izolacja

Sterowanie przekaźnika odbywa się poprzez sygnał DC w zakresie 4…32 V DC, przy maksymalnym prądzie sterującym 25 mA. Takie rozwiązanie umożliwia bezpośrednią współpracę z systemami PLC oraz układami automatyki.

Dodatkowym atutem jest izolacja optyczna wejście–wyjście z napięciem probierczym aż 4000 Vrms, co znacząco zwiększa bezpieczeństwo instalacji.

Wbudowane zabezpieczenia i sygnalizacja

Przekaźnik wyposażono w elementy wspierające stabilną pracę w warunkach przemysłowych:

• zabezpieczenie RC (rezystor + kondensator wbudowane),
• zielony wskaźnik LED informujący o stanie pracy.

Rozwiązania te podnoszą niezawodność oraz ułatwiają diagnostykę w szafach sterowniczych.

Montaż na szynie DIN i kompaktowa konstrukcja

KSR-1-RSR25-B jest przekaźnikiem interfejsowym w formie zestawu:

• przekaźnik półprzewodnikowy + gniazdo wtykowe KSR-1,
• montaż bezpośredni na szynie 35 mm DIN zgodnie z PN-EN 60715.

Wymiary urządzenia wynoszą jedynie 96 × 17 × 62 mm, co pozwala na oszczędność miejsca w rozdzielnicach.

Typowe zastosowania

Przekaźnik KSR-1-RSR25-B dedykowany jest do sterowania m.in.:

• oświetleniem,
• małymi silnikami,
• automatami sprzedającymi,
• urządzeniami medycznymi,
• zaworami i elementami wykonawczymi w automatyce.

Przekaźnik KSR-1-RSR25-B to nowoczesny jednofazowy przekaźnik półprzewodnikowy SSR interfejsowy, przeznaczony do sterowania obciążeniami AC do 5 A i 530 V. Dzięki załączaniu w zerze, izolacji optycznej 4000 Vrms, kompaktowej obudowie na szynę DIN oraz wbudowanym zabezpieczeniom RC, stanowi niezawodne rozwiązanie dla automatyki przemysłowej i aplikacji specjalistycznych.
