B - Praca cykliczna sterowana zestykiem S.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S powoduje natychmiastowe załączenie przekaźnika wykonawczego R. Każde następne zamknięcie zestyku sterującego S powoduje zmianę stanu przekaźnika wykonawczego R na przeciwny (cecha przekaźnika bistabilnego).
Bi - Symetryczna praca cykliczna rozpoczynająca się od załączenia.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od załączenia przekaźnika wykonawczego R na nastawiony czas T. Po odmierzeniu czasu T przekaźnik wykonawczy R wyłącza się na czas T. Praca cykliczna trwa do momentu wyłączenia zasilania U.

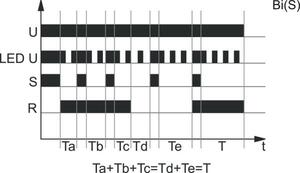

Bp - Symetryczna praca cykliczna rozpoczynająca się od przerwy.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od odmierzenia czasu T - wyłączenia przekaźnika wykonawczego R, po którym następuje załączenie przekaźnika wykonawczego R na czas T. Praca cykliczna trwa do momentu wyłączenia zasilania U.

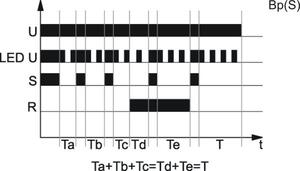

E - Opóźnione załączenie.
Włączenie napięcia zasilania U rozpoczyna odmierzenie nastawionego czasu T - opóźnienia załączenia przekaźnika wykonawczego R. Po odmierzeniu czasu T przekaźnik wykonawczy R załącza się i pozostaje załączony do momentu wyłączenia zasilania U.
ER - Opóźnione załączenie i opóźnione wyłączenie sterowane zestykiem S. Niezależne nastawy czasów T1 i T2.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S rozpoczyna odmierzenie czasu T1, a po jego upływie załącza się przekaźnik wykonawczy R. Otwarcie zestyku sterującego S rozpoczyna odmierzenie czasu T2, a po jego upływie przekaźnik wykonawczy R wyłącza się. Jeżeli w trakcie odmierzania czasu T2 zestyk sterujący S zostanie zamknięty, to odmierzony czas jest zerowany, a przekaźnik wykonawczy R pozostaje załączony. Jeżeli zestyk sterujący S zamkniemy na czas krótszy niż T1, to układ nie załączy przekaźnika wykonawczego R.
E(r) - Opóźnione załączenie z funkcją Reset.
Włączenie napięcia zasilania U rozpoczyna odmierzenie nastawionego czasu T1. Po odmierzeniu czasu T1 przekaźnik wykonawczy R załącza się. Jeżeli zestyk sterujący S zostanie zamknięty podczas odmierzania czasu T1, to odmierzanie czasu zostanie wstrzymane. Po otwarciu zestyku S czas T1 odmierzany jest od nowa. Po odmierzeniu czasu T1 przekaźnik wykonawczy R załącza się i stan taki trwa do momentu wyłączenia napięcia zasilania U lub ponownego zamknięcia zestyku sterującego.
E(S) - Opóźnione załączenie, z zatrzymaniem odmierzania czasu zestykiem S.
Włączenie napięcia zasilania U rozpoczyna odmierzenie nastawionego czasu T1. Jeżeli w trakcie odmierzania czasu T1 zestyk sterujący S zostanie zamknięty, to odmierzanie czasu T1 zostaje wstrzymane na czas zamknięcia zestyku S. Otwarcie zestyku sterującego S uruchamia dalsze odmierzanie czasu T1. Po dokończeniu odmierzania czasu T1 przekaźnik wykonawczy R załącza się i pozostaje w tym stanie do momentu wyłączenia zasilania U.
Es - Opóźnione załączenie sterowane zestykiem S.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S rozpoczyna odmierzenie nastawionego czasu T - opóźnienia załączenia przekaźnika wykonawczego R. Po odmierzeniu czasu T przekaźnik wykonawczy R załącza się i pozostaje w tym stanie do momentu otwarcia zestyku sterującego S. Jeżeli czas zamknięcia zestyku sterującego S jest krótszy od nastawionego czasu T,
to przekaźnik wykonawczy R nie zadziała.
Esa - Opóźnione załączenie i wyłączenie sterowane zestykiem S.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S rozpoczyna odmierzenie nastawionego czasu T - opóźnienia załączenia przekaźnika wykonawczego R. Po odmierzeniu czasu T przekaźnik wykonawczy R załącza się. Otwarcie zestyku sterującego S rozpoczyna ponowne odmierzenie nastawionego czasu T - opóźnienia wyłączenia przekaźnika wykonawczego R, a po odmierzeniu tego czasu przekaźnik wykonawczy R wyłącza się. Jeżeli w trakcie odmierzania opóźnienia załączenia przekaźnika wykonawczego R czas zamknięcia zestyku sterującego S będzie krótszy od nastawionego czasu T, to przekaźnik wykonawczy R załączy się po odmierzeniu czasu T, a załączenie przekaźnika wykonawczego R będzie trwało przez czas T. W czasie załączenia przekaźnika wykonawczego R zamknięcie zestyku sterującego S nie wpływają na realizowaną funkcję.

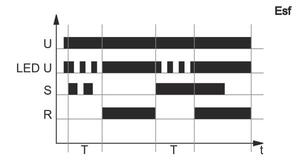

Esp - Opóźnione załączenie - jeden cykl, wyzwalane zamknięciem zestyku S.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S rozpoczyna odmierzenie czasu T, a po jego upływie załącza się przekaźnik wykonawczy R i pozostaje w tym stanie do momentu wyłączenia zasilania U. Gdy przekaźnik wykonawczy R jest załączony, zamykanie i otwieranie zestyku sterującego S nie zmienia jego stanu.
Est - Opóźnione załączenie wyzwalane zamknięciem zestyku S, z przedłużaniem czasu T1.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S rozpoczyna odmierzenie czasu T, a po jego upływie załącza się przekaźnik wykonawczy R i pozostaje w tym stanie do kolejnego zamknięcia zestyku sterującego S lub do momentu wyłączenia zasilania U. Zamknięcie zestyku sterującego S w trakcie odmierzania czasu T powoduje skasowanie odmierzonego już czasu i rozpoczęcie odmierzania czasu T od początku.
EWa - Opóźnione wyłączenie i odmierzanie czasu wyłączenia, wyzwalane otwarciem zestyku S. Niezależne nastawy czasów T1 i T2.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S załącza przekaźnik wykonawczy R. Otwarcie zestyku sterującego S rozpoczyna odmierzenie czasu T1, a po jego upływie przekaźnik wykonawczy R wyłącza się na czas T2. Ponowne załączenie przekaźnika wykonawczego R po upływie czasu T2 nastąpi, gdy w chwili zakończenia odmierzania czasu zestyk sterujący S będzie zamknięty. W trakcie odmierzania czasów T1 oraz T2 stan zestyku S nie ma znaczenia.
EWf - Opóźnione załączenie i opóźnione wyłączenie, sterowane zestykiem sterującym S. Niezależne nastawy czasów T1 i T2.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S rozpoczyna odmierzenie czasu T1. Po upływie czasu T1 przekaźnik R załącza się. Otwarcie zestyku sterującego S rozpoczyna odmierzenie czasu T2 – opóźnione wyłączenie przekaźnika wykonawczego ”R”. Po odmierzeniu czasu T2 przekaźnik wykonawczy ”R” wyłącza się.
EWs - Opóźnione załączenie i załączenie na nastawiony czas, wyzwalane zamknięciem zestyku S. Niezależne nastawy czasów T1 i T2.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S rozpoczyna odmierzenie czasu T1, a po jego upływie przekaźnik wykonawczy R załącza się na czas T2. Po upływie czasu T2 przekaźnik wykonawczy R wyłącza się. Układ oczekuje na kolejne zamknięcie zestyku sterującego S. W trakcie odmierzania czasów T1 oraz T2 stan zestyku S nie ma znaczenia.
EWu - Opóźnione załączenie i odmierzanie nastawionego czasu działania. Niezależne nastawy czasów T1 i T2.
Po podaniu napięcia zasilania U rozpoczyna się odmierzanie nastawionego czasu T1. Po upływie czasu T1 następuje natychmiastowe załączanie przekaźnika wyjściowego R, co sygnalizowane jest świeceniem żółtej diody LED i rozpoczyna się odmierzanie nastawionego czasu T2. Po upływie czasu T2 przekaźnik wyjściowy R przełącza się do pozycji wyłączonej. Jeśli napięcie zasilania U zostanie zdjęte, zanim upłynie czas T1+T2, odmierzony czas jest kasowany. Odmierzanie czasu rozpoczyna się od nowa po kolejnym podaniu napięcia zasilania U.
Ii - Praca cykliczna rozpoczynająca się od załączenia. Niezależne nastawy czasów T1 i T2.
Po podaniu napięcia zasilania U następuje zadziałanie przekaźnika wykonawczego Ri rozpoczyna się odmierzanie nastawionego czasu działania T1. Po upływie czasu działania T1 przekaźnik wykonawczy R przełącza się do pozycji wyłączonej i rozpoczyna się odmierzanie czasu przerwy T2. Po upływie czasu przerwy T2 przekaźnik wyjściowy R przełącza się ponownie do pozycji załączonej. Następnie cykl się powtarza i trwa do momentu zdjęcia napięcia zasilania U.
Ip - Praca cykliczna rozpoczynająca się od przerwy. Niezależne nastawy czasów T1 i T2.
Po podaniu napięcia zasilania U rozpoczyna się odmierzanie nastawionego czasu przerwy T1. Po upływie czasu przerwy T1 przekaźnik wykonawczy R przełącza się do pozycji włączonej i rozpoczyna się odmierzanie czasu działania T2. Po upływie czasu zadziałania T2 przekaźnik wyjściowy R przełącza się ponownie do pozycji wyłączonej. Następnie cykl się powtarza i trwa do momentu zdjęcia napięcia zasilania U.

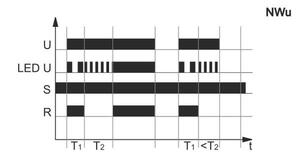

OFF - Serwisowe stałe wyłączenie.
Włączenia funkcji OFF można dokonać w dowolnej chwili, w czasie zasilania przekaźnika czasowego napięciem Un. Włączenie funkcji F0 w trakcie realizowania dowolnej funkcji czasowej powoduje jej zatrzymanie oraz stałe wyłączenie przekaźnika wykonawczego R.
ON – Serwisowe stałe załączenie
Włączenia funkcji ON można dokonać w dowolnej chwili, w czasie zasilania przekaźnika czasowego napięciem Un. Włączenie funkcji F1 w trakcie realizowania dowolnej funkcji czasowej powoduje jej zatrzymanie oraz stałe włączenie przekaźnika wykonawczego R.
Pi - Praca cykliczna rozpoczynająca się od załączenia. Niezależne nastawy czasów T1 i T2. Możliwość włączenia lub pominięcia czasu T3.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od załączenia przekaźnika wykonawczego R na czas T1, po którym następuje wyłączenie przekaźnika wykonawczego R na czas T2, Praca cykliczna trwa do momentu wyłączenia napięcia zasilania U. Możliwość włączenia lub pominięcia czasu T3.
Pi(S) - Praca cykliczna rozpoczynająca się od załączenia. Niezależne nastawy czasów T1 i T2. Możliwość włączenia lub pominięcia czasu T3. Możliwość zatrzymania i wznowienia pracy cyklicznej zestykiem sterującym S.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od załączenia przekaźnika wykonawczego R na czas T1, po którym następuje wyłączenie przekaźnika wykonawczego R na czas T2. Praca cykliczna trwa do momentu wyłączenia napięcia zasilania U. Istnieje możliwość włączenia czasu T3.
Pp - Praca cykliczna rozpoczynająca się od przerwy. Niezależne nastawy czasów T1, T2. Możliwość włączenia lub pominięcia czasu T3.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od odmierzenia czasu przerwy T1 - czasu wyłączenia przekaźnika wykonawczego R po którym następuje załączenie przekaźnika wykonawczego R na czas T2. Praca cykliczna trwa do momentu wyłączenia napięcia zasilania U. Istnieje możliwość włączenia czasuT3.
Pp(S) - Praca cykliczna rozpoczynająca się od przerwy. Niezależne nastawy czasów T1, T2. Możliwość włączenia lub pominięcia czasu T3. Możliwość zatrzymania i wznowienia pracy cyklicznej zestykiem sterującym S.
Włączenie napięcia zasilania U rozpoczyna pracę cykliczną od odmierzenia czasu przerwy T1 - czasu wyłączenia przekaźnika wykonawczego R, po którym następuje załączenie przekaźnika wykonawczego R na czas T2. Praca cykliczna trwa do momentu wyłączenia napięcia zasilania U. Istnieje możliwość włączenia czasu T3.
PWM - Modulacja szerokości impulsów.

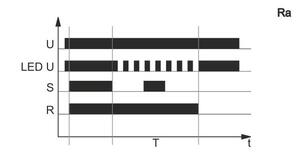

R - Opóźnione wyłączenie sterowane zestykiem S.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S powoduje natychmiastowe załączenie przekaźnika wykonawczego R. Otwarcie zestyku sterującego S rozpoczyna odmierzenie nastawionego czasu opóźnienia wyłączenia przekaźnika wykonawczego R. Po odmierzeniu czasu T przekaźnik wykonawczy R wyłącza się. Jeżeli zestyk sterujący S zostanie zamknięty przed upływem czasu T, to wcześniej odmierzony czas zostanie wyzerowany, a przekaźnik wykonawczy pozostanie załączony. Opóźnienie wyłączenia przekaźnika wykonawczego R rozpocznie się w chwili kolejnego otwarcia zestyku sterującego S.
SD - Rozruch gwiazda-trójkąt.
Po załączeniu napięcia zasilania U następuje zamknięcie zestyku wykonawczego „gwiazdy” (15-18), co sygnalizowane jest świeceniem żółtej diody LED. Rozpoczyna się odmierzanie nastawionego czasu T1, w trakcie którego zielona dioda LED miga z okresem 500 ms. Po upływie czasu T1 zestyk „gwiazdy” zostaje rozłączony i przekaźnik przechodzi do odmierzania czasu T2, sygnalizując swój stan pulsacją zielonej diody LED z okresem 250 ms. Po upływie czasu T2 następuje załączenie zestyku „trójkąta” (25-28) oraz odpowiadającej mu żółtej diody LED, natomiast zielona dioda LED świeci się światłem ciągłym.

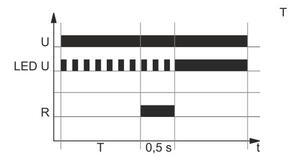

Wa - Załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S nie rozpoczyna odmierzania czasu T i nie zmienia stanu przekaźnika wykonawczego R. Otwarcie zestyku sterującego S powoduje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony czas T. Po odmierzeniu czasu T przekaźnik wykonawczy wyłącza się. Zamykanie i otwieranie zestyku sterującego S w trakcie odmierzania czasu T nie wpływa na realizowaną funkcję. Ponowne załączenie przekaźnika wykonawczego R na nastawiony czas jest możliwe, po odmierzeniu czasu T, kolejnym zamknięciem i otwarciem zestyku sterującego S.

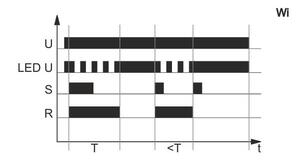

Wi - Załączanie na nastawiony czas sterowane zamknięciami zestyku sterującego S, z funkcją wyłączenia przekaźnika wykonawczego R przed upływem czasu T.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S powoduje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony czas T. Po odmierzeniu czasu T przekaźnik wykonawczy wyłącza się. Ponowne załączenie przekaźnika wykonawczego R na czas T realizowane jest kolejnym zamknięciem zestyku sterującego S. Jeżeli w trakcie odmierzania czasu T nastąpi ponowne zamknięcie zestyku sterującego S, to przekaźnik wykonawczy zostanie natychmiast wyłączony, a odmierzony czas zostanie skasowany. W trakcie odmierzania czasu T otwarcie zestyku sterującego S nie wpływa na realizowaną funkcję.
Ws - Jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S powoduje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony czas T. Po odmierzeniu czasu T przekaźnik wykonawczy wyłącza się. Otwieranie i zamykanie zestyku sterującego S w trakcie odmierzania czasu T nie wpływa na realizowaną funkcję. Ponowne załączenie przekaźnika wykonawczego R na nastawiony czas jest możliwe, po odmierzeniu czasu T, kolejnym zamknięciem zestyku sterującego S.

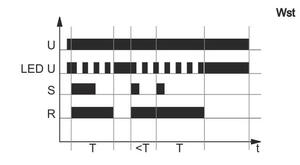

WsWa - Załączenie na nastawione czasy T1 i T2, sterowane zestykiem S. Niezależne nastawy czasów T1 i T2.
Wejście przekaźnika czasowego jest zasilane napięciem U w sposób ciągły. Zamknięcie zestyku sterującego S załącza przekaźnik wykonawczy R na czas T1, a po jego upływie przekaźnik R wyłącza się. Otwarcie zestyku sterującego S powoduje ponowne załączenie przekaźnika wykonawczego R na czas T2. Jeżeli w momencie upływu czasu T1 zestyk sterujący będzie otwarty, to przekaźnik wykonawczy R pozostanie załączony przez czas T2. Jeżeli w momencie upływu czasu T2 zestyk sterujący S będzie zamknięty, to przekaźnik wykonawczy R pozostanie załączony przez czas T1.
Wt - Nadzór kolejności impulsów. Załączenie przedłużane jest kolejnymi impulsami / zamknięciami zestyku S. Niezależne nastawy czasów T1 i T2.
Włączenie zasilania U powoduje załączenie przekaźnika wykonawczego R na nastawiony czas T1. Po odmierzeniu czasu T1 rozpoczyna się odmierzanie czasu T2, przy dalej załączonym przekaźniku wykonawczym R. Aby przekaźnik wykonawczy R pozostał załączony, w trakcie odmierzania czasu T2 musi wystąpić zamknięcie, a następnie otwarcie zestyku sterującego S (pojedynczy impuls), który spowoduje wyzerowanie odmierzonego już czasu i ponowne rozpoczęcie odmierzania czasu T2. Jeżeli przed upływem czasu T2 nie wystąpi pojedynczy impuls, przekaźnik wykonawczy R wyłączy się, a jego załączenie będzie możliwe po wyłączeniu zasilania U i ponownym załączeniu.
Wu - Załączenie na nastawiony czas.
Włączenie napięcia zasilania U powoduje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony czas T. Po odmierzeniu czasu T przekaźnik wykonawczy R wyłącza się.

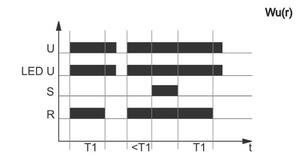

Wu(S) - Załączenie na nastawiony czas, z zatrzymaniem odmierzania czasu przez zamknięcie zestyku S.
Włączenie napięcia zasilania U powoduje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony czas T1. Jeżeli zestyk sterujący S zostanie zamknięty, to odliczanie czasu T1 zostaje wstrzymane aż do czasu, gdy zestyk sterujący zostanie otwarty. Otwarcie zestyku S uruchamia dalsze odmierzanie czasu T1. Po dokończeniu odmierzania czasu T1 przekaźnik wykonawczy R wyłącza się.
