Rola sterowników mocy w systemach ogrzewania przemysłowego

Spis treści

• Czym są sterowniki mocy i dlaczego są kluczowe w przemyśle?
• Gdzie sterowniki mocy RSR92/RSR93 znajdują zastosowanie w przemyśle?
• Jakie sterowniki mocy oferuje Relpol?
• Metody regulacji mocy w sterownikach Relpol
• Kluczowe cechy techniczne sterowników mocy RSR92 i RSR93

Czym są sterowniki mocy i dlaczego są kluczowe w przemyśle?

Sterownik mocy to urządzenie regulujące ilość energii elektrycznej dostarczanej do odbiornika proporcjonalnie do wejściowego sygnału sterującego. Główne obszary zastosowań to obciążenia rezystancyjne — grzejniki przemysłowe, piece, nagrzewnice — oraz rezystancyjno-indukcyjne, jak transformatory obciążone układami prostowniczymi.

Sterownik odbiera sygnał z regulatora temperatury (napięciowy 0–10 V DC lub prądowy 4–20 mA) i na tej podstawie moduluje moc, przekazując ją do elementu grzejnego przez wyjście SCR (tyrystory). System reaguje płynnie na zmiany temperatury, eliminując gwałtowne skoki napięcia, które skracają żywotność grzałek i zakłócają proces produkcji.

Sterowanie kątem fazowym, stosowane w sterownikach RSR92 i RSR93 Relpol, pozwala na ciągłą, bezstopniową regulację mocy — od zera do wartości znamionowej — bez zakłóceń mechanicznych, ponieważ przełączanie odbywa się bezkontaktowo na tyrystorach.

Gdzie sterowniki mocy RSR92/RSR93 znajdują zastosowanie w przemyśle?

Sterowniki mocy Relpol stosuje się wszędzie tam, gdzie wymagana jest precyzyjna, płynna regulacja temperatury lub mocy grzewczej.

Przemysł szklarski i ceramiczny

W piecach szklarskich i hartowniczych sterowniki RSR92 regulują temperaturę topnienia i kontrolują cykl chłodzenia. Równomierne nagrzewanie eliminuje naprężenia termiczne i redukuje liczbę wadliwych partii. W przemyśle ceramicznym stała temperatura przez cały cykl wypału gwarantuje jednolitą strukturę wyrobu i zapobiega pęknięciom.

Metalurgia i obróbka cieplna

W piecach do wyżarzania, hartowania i suszenia metali precyzyjne dozowanie energii decyduje o osiągnięciu wymaganych właściwości — twardości stali czy odporności na ścieranie. Sterowniki RSR92 pracują tu w trybie sterowania kątem fazowym, zapewniając powtarzalność parametrów każdego cyklu.

Przemysł tworzyw sztucznych

We wtryskarkach, wytłaczarkach i termoformatkach sterowniki mocy regulują temperatury stref grzewczych cylindra. Równomierne uplastycznienie tworzywa eliminuje defekty odlewów i zwiększa powtarzalność produkcji.

Ogrzewanie technologiczne i suszarnie

Sterowniki RSR92 i RSR93 stosuje się w systemach ogrzewania rurociągów (maty grzewcze, okładziny), suszarniach przemysłowych i tyglach. Wielokanałowe systemy pozwalają zarządzać kilkoma strefami grzewczymi niezależnie. W zgrzewarkach przemysłowych precyzyjna kontrola mocy przekłada się na powtarzalną jakość zgrzein.

Jakie sterowniki mocy oferuje Relpol?

Relpol oferuje cztery grupy sterowników mocy, pokrywające pełny zakres zastosowań jednofazowych i trójfazowych.

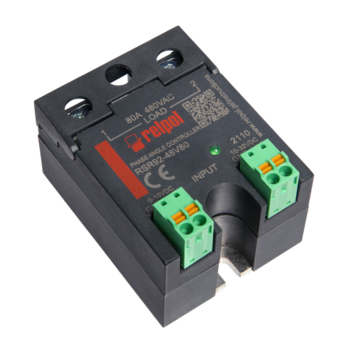

RSR92 jednofazowy — napięciowy i prądowy

Jednofazowe sterowniki mocy RSR92 dostępne są w dwóch wersjach wejścia sterującego: napięciowym 0–10 V DC (seria RSR92-..V..) lub prądowym 4–20 mA (seria RSR92-..I..). Parametry wspólne:

• wyjście SCR, sterowanie kątem fazowym,
• prąd obciążenia 25–80 A,
• maksymalne napięcie obciążenia 280 lub 530 V AC,
• izolacja optyczna 4000 Vrms,
• wbudowane zabezpieczenie MOV (warystor),
• wskaźnik LED, zaciski śrubowe,
• montaż na płycie lub radiatorze — podkładka termiczna RTP-10.

RSR92-T trójfazowy

Trójfazowe sterowniki RSR92-T obsługują sieci trójfazowe przy prądzie 25–80 A i napięciu do 530 V AC. Wejście sterujące: 0–10 V DC lub 4–20 mA. Izolacja optyczna 4000 Vrms, zabezpieczenie RC/MOV, wskaźniki LED. Montaż na płycie lub radiatorach — podkładka termiczna RTP-30.

RSR93 trójfazowy z radiatorem

RSR93 to trójfazowy sterownik mocy z wbudowanym radiatorem aluminiowym, dostępny opcjonalnie z wentylatorem (wersja RSR93-...-F). Prąd obciążenia 25–80 A, napięcie do 440 V AC. Wejście sterujące: 0–5 V DC, 0–10 V DC lub 4–20 mA. Wyjście SCR, sterowanie kątem fazowym, izolacja optyczna 4000 Vrms, zabezpieczenie RC, wskaźniki LED (zielony i czerwony), zaciski śrubowe. Montaż na płycie lub szynie 35 mm zgodnie z PN-EN 60715 — zintegrowany radiator ułatwia instalację w szafach sterowniczych.

Metody regulacji mocy w sterownikach Relpol

Sterowanie kątem fazowym (phase angle control)

Sterowanie kątem fazowym to podstawowa metoda regulacji w sterownikach RSR92 i RSR93. Tyrystory przewodzą przez część każdego półokresu napięcia sieci — zmiana kąta załączenia tyrystora zmienia efektywną wartość napięcia i mocy dostarczanej do obciążenia. Metoda zapewnia płynną, ciągłą regulację mocy od 0 do 100%, eliminując gwałtowne skoki prądu. Jest optymalna dla obciążeń rezystancyjnych (grzejniki, piece) i rezystancyjno-indukcyjnych (transformatory).

Kluczowe cechy techniczne sterowników mocy RSR92 i RSR93

Izolacja optyczna 4000 Vrms oddziela obwód sterujący (sygnał z PLC lub regulatora temperatury) od obwodu mocy (grzejnik, piec), chroniąc elektronikę sterującą przed przepięciami z sieci.

Wbudowane zabezpieczenia RC i MOV chronią tyrystory przed przepięciami łączeniowymi i skokowym wzrostem napięcia, typowymi w środowiskach przemysłowych z silnikami i transformatorami.

Wskaźniki LED (zielony — praca, czerwony — alarm w RSR93) pozwalają szybko ocenić stan sterownika bez konieczności podłączania przyrządów pomiarowych.

Zaciski śrubowe i montaż na płycie lub szynie 35 mm (RSR93) ułatwiają instalację w szafach sterowniczych i rozdzielnicach przemysłowych.

Radiatory serii RH oraz RH-F (z wentylatorem) Relpol są dedykowanymi akcesoriami do RSR92, odprowadzającymi ciepło wydzielane na złączu tyrystorów. Dobór radiatora odpowiednio do prądu obciążenia jest niezbędny dla zachowania trwałości sterownika.
