Przekaźniki do nadzoru prądu i napięcia oraz kontroli temperatury silnika

Przekaźniki do kontroli prądu AC w sieci 1-fazowej.

Przekaźniki do nadzoru prądu podzielone są ze względu na zakresy nadzorowanego prądu od 0,5A do 16A, co pozwala na dokładne dopasowanie przekaźnika do obwodu kontrolowanego.

Przekaźniki realizujące nadzór prądu umożliwiają wybór trzech głównych funkcji według, których możliwe jest kontrolowanie natężenia prądu:
1. OD - nadzór wartości maksymalnej prądu
2. UD - nadzór wartości minimalnej prądu
3. WD - wielkości pomiędzy minimum i maksimum prądu

Każda z funkcji opisanych powyżej może być dodatkowo rozbudowana o funkcję pamięci błędu. Wówczas poszczególne funkcje przybierają oznaczenia OD+L, UD+L, WD+L:

1. OD + LATCH - nadzór wartości maksymalnej prądu, funkcja pamięci błędu
2. UD + LATCH - nadzór wartości minimalnej prądu, funkcja pamięci błędu
3. WD+ LATCH - wielkości pomiędzy minimum i maksimum prądu, funkcja pamięci błędu


Opisywane funkcje można ustawić na dwa sposoby poprzez odpowiednie jej wybranie pokrętłem nastawy funkcji (1. Bez funkcji pamięci błędu , 2. Z funkcją pamięci błędu). W pierwszym  sposobie przekaźnik po wystąpieniu błędu powraca do pracy automatycznie (zgodnie z nastawami). Drugi sposób - w przypadku wystąpienia błędu przekaźnik pozostanie wyłączony aż do momentu zresetowania „pamięci błędu”(poprzez przerwanie i ponowne podanie napięcia zasilania).

Dodatkową zaletą opisywanych przekaźników jest możliwość nastawienia funkcji opóźnienia wyłączenia czasowego przy realizacji zadanej funkcji od 0 do 20s.  W przekaźnikach tych możemy też nastawić prąd maksymalny od 10 do 100 %, a minimalny od 5 do 95 %.

..............................................................................................................................................................

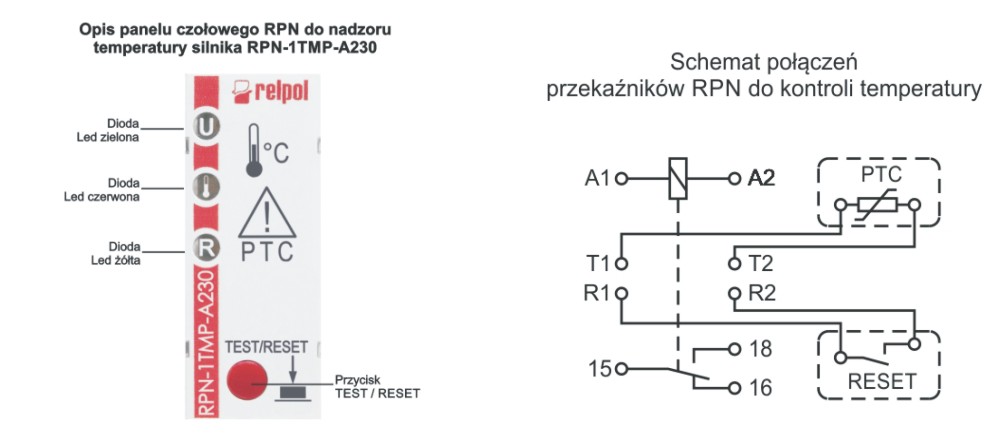

Przekaźniki do nadzoru temperatury pracy silnika RPN-1TMP-A230 (nadzór zwarcia w obwodzie termistorów), to przekaźnik do kontroli temperatury silników. Temperatura uzwojeń silnika jest monitorowana za pomocą czujników rezystancyjnych PTC, których to wyprowadzenia często znajdują się koło wyprowadzeń silników. W przypadku załączenia napięcie zasilania do przekaźnika i właściwej temperatury silnika  (rezystancja sumaryczna obwodu czujników PTC silnika ma wartość niższą niż 3,6 kΩ),  przekaźnik wykonawczy załącza się. W przypadku gdy rezystancja sumaryczna obwodu PTC przekroczy 3,6 kΩ przekaźnik rozłączy się sygnalizując błąd  - temperaturę powyżej progu MAX – czerwona dioda będzie się świecić światłem ciągłym. Przekaźnik RPN-1TMP-A230 posiada przycisk TEST/RESET, istnieje również możliwość podłączenia do zacisków R1-R2  zewnętrznego przycisku kasującego RESET. Dodatkową zaletą tego przekaźnika jest wykrywanie zwarć w obwodzie czujników.

..............................................................................................................................................................

Przekaźniki do kontroli napięcia w sieci 3-fazowej: kontrola zaniku fazy, nadzór asymetrii, kontrola kolejności faz.

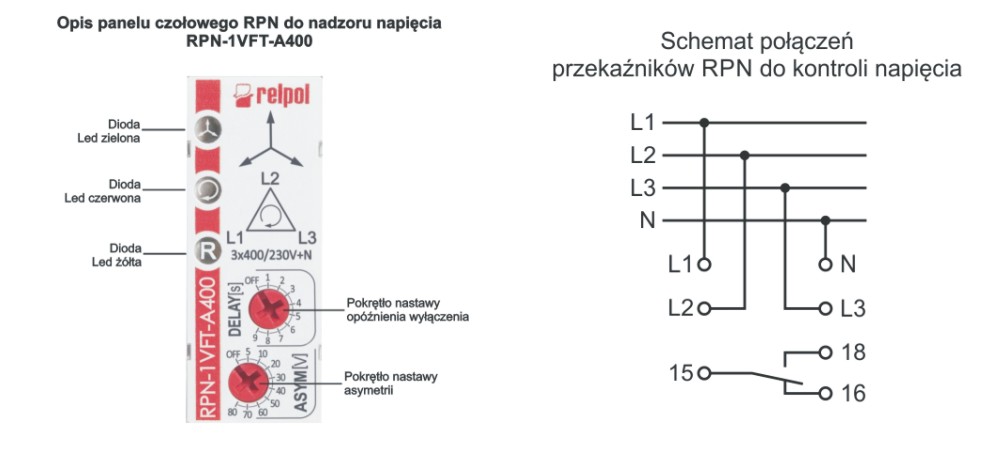

               Przekaźniki do nadzoru napięcia przeznaczone są do monitorowania napięcia w sieci 3 fazowej. Dla napięcia przemiennego częstotliwość obwodu pomiarowego może zmieniać się w granicach od 48 do 63 Hz. Trzy wykonania z nowej serii RPN-1V…. to gwarancja stałego czasu rozłączenia zestyku  w przypadku wystąpienia błędu.  Inna funkcjonalność występuje w przekaźniku RPN-1VFT-A400, gdzie czas ten, w przypadku błędu, jest regulowany od 0 do 10s.

Przekaźniki monitorują podstawowe parametry sieci 3 fazowej: nadzór zaniku fazy, kontrola asymetrii, oraz nadzór kolejności faz (przekaźnik RPN-1VF-A400 nie kontroluje kolejności faz). Nadzorowane napięcie jest jednocześnie napięciem zasilania, a obciążenie znamionowe tych przekaźników wynosi 12 A / 250 V AC.
