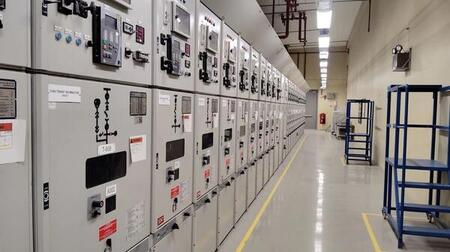

Optymalizacja kosztów prefabrykacji szaf sterowniczych

Spis treści

• Jak zoptymalizować koszty prefabrykacji szaf sterowniczych?
• Przekaźniki interfejsowe Relpol - serce szafy sterowniczej
• Standaryzacja komponentów - klucz do niższych kosztów i łatwiejszego serwisu
• Złączki mostkowe i akcesoria Relpol - szybki montaż bez dodatkowego okablowania
• Na co zwrócić uwagę, dobierając przekaźniki do szafy sterowniczej?

Jak zoptymalizować koszty prefabrykacji szaf sterowniczych?

Obniżenie kosztów szaf sterowniczych zaczyna się od analizy całego procesu - od projektu po montaż końcowy. Pierwszym krokiem jest przegląd dokumentacji: chaos w schematach i brak numeracji przewodów zwiększają ryzyko błędów i wydłużają montaż.

Kluczowy wpływ na czas pracy ma dobór zacisków. Gniazda push-in - stosowane w przekaźnikach interfejsowych Relpol, np. GZP80 - nie wymagają narzędzi do podłączenia przewodu. Monter wsuwa przewód w zacisk w 2–3 sekundy zamiast 10–15 sekund przy zaciskach śrubowych. W szafie z setkami połączeń to oszczędność kilku godzin roboczych. Złączki grzebieniowe Relpol (np. ZGGZ80) do mostkowania wspólnych sygnałów wejść zastępują ręczne kable i przyspieszają montaż grup przekaźników na szynie.

Standaryzacja komponentów to kolejny obszar oszczędności - mniejsza liczba typów aparatury ułatwia zarządzanie magazynem i obniża koszty zakupu dzięki większym zamówieniom. Firmy ograniczające katalog elementów do najczęściej używanych redukują czas kompletacji nawet o 15%.

Przekaźniki interfejsowe Relpol - serce szafy sterowniczej

Przekaźniki interfejsowe, zwane też modułami sprzęgającymi, pełnią w szafach sterowniczych rolę elementów pośredniczących między sterownikiem PLC a obwodem wykonawczym. Separują obwody sterujące od obwodów mocy i chronią wejścia/wyjścia sterownika przed przepięciami.

Relpol oferuje kilka serii przekaźników interfejsowych montowanych na szynie 35 mm:

PIR6W / PIR6W-1PS - wąskoprofilowe (6,2 mm szerokości), z gniazdami śrubowymi lub push-in, z wymiennym przekaźnikiem wykonawczym RM699BV lub półprzewodnikowym RSR30. Dostępne z wyjściami przekaźnikowymi (1P), tranzystorowymi i triakowymi.

SIR6W / SIR6WB - nowa seria interfejsowa z gniazdami push-in lub śrubowymi, przeznaczona do współpracy z przekaźnikiem RM699BV lub RSR30. Wyposażona w zielony LED sygnalizujący pracę i ruchomy wyrzutnik ułatwiający wymianę przekaźnika. Obsługuje złącze grzebieniowe JB20. Do serii dostępne separatory 6W-SEP zapewniające optyczny podział grup i rozdział napięć zasilania.

Przekaźnik interfejsowy SIR6WB

RM84 / RM85 w gniazdach wtykowych - przekaźniki przemysłowe z gniazdami GZ80, GZP80 (push-in), GZT80, GZM80 montowanymi na szynie 35 mm. Obciążalność 8 A/250 V AC, zestyki 2P lub 2Z. Gniazda wyposażone w zaciski śrubowe lub push-in, wskaźnik mechaniczny i przycisk testowy.

Wszystkie przekaźniki interfejsowe Relpol posiadają wbudowane elementy tłumiące przepięcia na cewkach oraz wskaźniki świetlne stanu pracy - co eliminuje potrzebę montażu oddzielnych modułów sygnalizacyjnych.

Standaryzacja komponentów - klucz do niższych kosztów i łatwiejszego serwisu

Ujednolicenie aparatury w szafach sterowniczych przynosi wymierne korzyści na każdym etapie - od projektu, przez montaż, po serwis.

Zakupy stają się tańsze. Ograniczenie liczby typów przekaźników interfejsowych i gniazd - np. do jednej serii Relpol z gniazdami push-in - pozwala zamawiać większe partie i uzyskiwać rabaty wolumenowe rzędu 10–15%.

Montaż przebiega szybciej. Monter znający jeden typ gniazda i jeden typ przekaźnika popełnia mniej błędów i pracuje bez zbędnych przerw na weryfikację dokumentacji. Czas montażu jednego modułu interfejsowego z gniazdem push-in jest krótszy niż przy zaciskach śrubowych.

Serwis jest prostszy. Technik rozpoznaje znany mu typ aparatury, szybko identyfikuje usterkę i wymienia przekaźnik wykonawczy bez wymiany całego gniazda - w przekaźnikach SIR6W i PIR6W Relpol przekaźnik wykonawczy jest wymienialny bez narzędzi, dzięki ruchomemu wyrzutnikowi.

Magazyn części zamiennych jest mniejszy. Zamiast kilkudziesięciu indeksów wystarczy kilka typów przekaźników i gniazd, co zmniejsza zamrożony kapitał w zapasach.

Wdrożenie standardów trwa zazwyczaj 3–6 miesięcy i obejmuje: analizę obecnego katalogu aparatury, wybór docelowych serii komponentów, aktualizację bibliotek projektowych i negocjacje umów ramowych z dostawcą.

Złączki mostkowe i akcesoria Relpol - szybki montaż bez dodatkowego okablowania

Złączki grzebieniowe Relpol (seria ZGGZ) służą do mostkowania wspólnych sygnałów wejść (A2) w grupach przekaźników interfejsowych. Zamiast ręcznego łączenia przewodami poszczególnych zacisków A2, monter wsuwa złączkę grzebieniową wzdłuż całej grupy gniazd - operacja zajmuje kilka sekund i eliminuje ryzyko pomyłki w okablowaniu.

ZGGZ80 (8-zębowa) pasuje do gniazd GZT80, GZM80, GZT92, GZM92, GZS80, GZS92 oraz przekaźników interfejsowych PI84, PI85. Maksymalny dopuszczalny prąd: 10 A / 250 V AC. Dostępna w kolorze szarym i czarnym do oznaczania grup.

Moduły przeciwprzepięciowe i sygnalizacyjne serii M Relpol montuje się w gniazdach przekaźników, zapewniając ochronę cewki przed przepięciami łączeniowymi i sygnalizację świetlną stanu. Eliminuje to konieczność stosowania zewnętrznych elementów RC lub diod tłumiących przy każdym przekaźniku osobno.

Na co zwrócić uwagę, dobierając przekaźniki do szafy sterowniczej?

Napięcie cewki musi odpowiadać napięciu sterowania w szafie - Relpol oferuje przekaźniki interfejsowe z cewkami 24 V DC (standard PLC) i 230 V AC. Typ zacisku (śrubowy lub push-in) należy dobrać pod kątem częstotliwości serwisu i kwalifikacji personelu. Obciążalność zestyków powinna być dobrana z marginesem 20–30% powyżej maksymalnego prądu obciążenia - dla typowych zastosowań w szafach sterowniczych wystarczą przekaźniki 8–10 A/250 V AC. Wymienialność przekaźnika wykonawczego bez wymiany gniazda (jak w serii SIR6W i PIR6W) skraca czas serwisu i obniża jego koszty w całym cyklu życia szafy.
