Jak sprawdzić przekaźnik? Praktyczny poradnik diagnostyki

Niesprawny przekaźnik potrafi skutecznie unieruchomić pozornie prosty układ – od wycieraczek, przez pompę paliwa, aż po klimatyzację. Problem polega na tym, że objawy awarii bywają mylące: coś nie działa, ale przyczyna nie jest widoczna na pierwszy rzut oka.

Na szczęście podstawowa diagnostyka przekaźnika nie wymaga specjalistycznego sprzętu. Wystarczy multimetr i szczypta metodycznego podejścia.

Spis treści

• Jak sprawdzić przekaźnik miernikiem?
• Jak sprawdzić przekaźnik pompy paliwa?
• Jak sprawdzić przekaźnik klimatyzacji?
• Jak sprawdzić przekaźnik wycieraczek?
• Ile kosztuje wymiana przekaźnika?

Jak sprawdzić przekaźnik miernikiem?

Najprostszy test wykonasz przy użyciu multimetru cyfrowego. Na początek ustaw go na pomiar rezystancji lub tryb testu diody. Sprawdź cewkę przekaźnika – napięcie zasilające musi odpowiadać wartości znamionowej, a opór między pinami cewki zwykle mieści się w zakresie od 50 do 200 Ω.

Kolejnym krokiem jest kontrola styków roboczych. W stanie załączenia rezystancja między stykami, np. 30 i 87 (NO), powinna być bliska zeru. W trybie diody multimetr pokaże wówczas „000”. Brak wskazań albo bardzo wysoki opór oznaczają uszkodzenie – nawet jeśli przekaźnik „klika”. Sam dźwięk nie jest dowodem sprawności.

Warto pamiętać, że na rynku dostępne są różne klasy komponentów. Przykładem producenta oferującego solidne przekaźniki do zastosowań motoryzacyjnych i przemysłowych jest Relpol, firma z Żar, znana również z liczników energii i zasilaczy impulsowych.

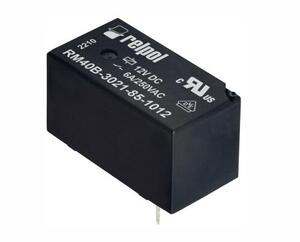

Przekaźnik miniaturowy RM40B-3011-85-1006

Jak sprawdzić przekaźnik pompy paliwa?

Przekaźnik pompy paliwa najczęściej znajduje się w skrzynce bezpieczników w komorze silnika. Po jego wyjęciu diagnostyka przebiega podobnie jak w przypadku innych przekaźników.

Ustaw multimetr na pomiar rezystancji i sprawdź obwód cewki oraz styki. Jeśli miernik nie pokazuje żadnej wartości lub opór znacząco odbiega od normy, przekaźnik jest uszkodzony i nadaje się wyłącznie do wymiany. W tym przypadku naprawy „na skróty” zwykle kończą się powrotem usterki.

Jak sprawdzić przekaźnik klimatyzacji?

Przekaźnik klimatyzacji zazwyczaj umieszczony jest w skrzynce bezpieczników pod deską rozdzielczą. Po jego zlokalizowaniu wykonaj standardowy zestaw pomiarów.

Najpierw zmierz opór cewki – prawidłowa wartość mieści się w granicach 50-200 Ω. Następnie podaj napięcie na cewkę i sprawdź ciągłość styków roboczych. Opór między stykami, takimi jak 30 i 87 NO, powinien spaść niemal do zera. Jeśli tak się nie dzieje, przekaźnik nie spełnia swojej funkcji.

Jak sprawdzić przekaźnik wycieraczek?

Diagnostykę wycieraczek zacznij od skrzynki bezpieczników. Wyjmij przekaźnik i obejrzyj go dokładnie – ślady nadpalenia lub korozji często od razu wskazują problem. Następnie sięgnij po multimetr i zmierz napięcie wejściowe. Powinno wynosić około 12 V i być obecne na zaciskach przełącznika.

Brak napięcia sugeruje usterkę okablowania lub samego przekaźnika. Po wymianie elementu koniecznie sprawdź działanie wycieraczek we wszystkich trybach: różne prędkości, praca przerywana oraz współpraca ze spryskiwaczami. Tylko pełny test daje pewność, że problem został rozwiązany.

Ile kosztuje wymiana przekaźnika?

Wymiana przekaźnika należy do najtańszych napraw w układach elektrycznych samochodu. Sam element kosztuje zazwyczaj od kilkunastu do kilkudziesięciu złotych. Ostateczna cena zależy od modelu auta, typu przekaźnika oraz ewentualnych kosztów robocizny.

Dobrej jakości przekaźniki są łatwo dostępne, a produkty oferowane przez polskich producentów – w tym firmę z Żar – stanowią rozsądny kompromis między ceną a trwałością. W praktyce oznacza to niewielki wydatek i realny wpływ na niezawodność całego układu.
