Функции времени

A - Задержка выключения после отключения питания.


Включение напряжения питания U вызывает включение исполнительного реле R (горит зеленый светодиод U). При отключении напряжения питания (зеленый светодиод U выключен) начинается отсчет установленного времени T. После отсчета времени T рабочее реле R выключается. Если напряжение питания снова включается до истечения времени T, ранее измеренное время будет обнулено, и его отсчет начнется снова в следующем цикле.

AUTO - Включение на установленное время, инициируемое включением напряжения питания U или замыканием контакта управления S.

Каждое влючение питания U или замыкание контакта управления S, когда питание U включено, приводит к немедленному включению контакта R на установленное время T. После отсчета времени T контакт R будет разомкнут. Размыкание и замыкание контакта управления S в процессе отсчета времени T не влияет на реализуемую функцию.

AUTO - Включение на установленное время, инициируемое включением напряжения питания U или замыканием контакта управления S.

Каждое влючение питания U или замыкание контакта управления S, когда питание U включено, приводит к немедленному включению контакта R на установленное время T. После отсчета времени T контакт R будет разомкнут. Размыкание и замыкание контакта управления S в процессе отсчета времени T не влияет на реализуемую функцию.

AUTO  + Extra Time

Если функция AUTO включена в режиме ”Extra Time”, то после отсчета времени T, контакт R будет выключен на время 1 сек., а потом снова включен на время 10 сек. После отсчета времени 10 сек. контакт R будет разомкнут.

B - Циклическая работа, управляемая контактом S.

Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управляения S, сразу срабатывает исполнительное реле R. Каждое последующее включение контакта управляения S, приводит к изменению состояния исполнительного реле R на противоположное (свойство бистабильного реле).

Bi - Симметричная циклическая работа, начинающаяся от включения

Включение напряжения питания U, инициирует циклическую работу с включения исполнительного реле R на установленное время Т. После отсчета времени Т, исполнительное реле R отключается на время Т. Циклическая работа длится до момента выключения питания U.

Bi(S) - Симметричная циклическая работа, начинающаяся от включения, с остановкой отсчета времени Т на время включения контакта S.

Включение напряжения питания U, инициирует циклическую работу с отсчета времени Т – включения исполнительного реле R. Если в процессе отсчета времени T, контакт управления S будет замкнут, то отсчет времени включения реле R будет остановлен на время замыкания контакта S. Размыкание контакта управления S запускает дальнейший отсчет времени T. После завершения отсчета времени T, исполнительное реле R выключается на установленное время T. Если в процессе отсчета времени T, контакт управления S будет замкнут, то отсчет времени отключения реле R будет остановлен на время замыкания контакта S. Размыкание контакта управления S запускает дальнейший отсчет времени T. Циклическая работа длится до момента выключения питания U.

Bp - Симметричная циклическая работа, начинающаяся от перерыва.

Включение напряжения питания U, инициирует циклическую работу с отсчета времени Т - выключения исполнительного реле R, после которого наступает включение исполнительного реле R на время Т. Циклическая работа длится до момента выключения питания U.

Bp(S) - Симметричная циклическая работа, начинающаяся от перерыва, с остановкой отсчета времени Т на время включения контакта S.


Включение напряжения питания U инициирует циклическую работу с отсчета времени Т - выключения исполнительного реле R. Если в процессе отсчета времени Т, контакт управления S будет замкнут, то отсчет времени выключения реле R будет остановлен на время замыкания контакта S. Размыкание контакта управления S запускает дальнейший отсчет времени Т. После завершения отсчета времени Т, исполнительное реле R включается на установленное время Т. Если в процессе отсчета времени Т, контакт управления S будет замкнут, то отсчет времени включения реле R будет остановлен на время замыкания контакта S. Размыкание контакта управления S инициирует дальнейший отсчет времени Т. Циклическая работа длится до момента выключения питания U.

E - Задержка включения.

Включение напряжения питания U, начинает отсчет установленного времени T - задержка включения исполнительного реле R. После отсчета времени Т, исполнительное реле R срабатывает и находится в позиции работы до момента отключения напряжения питания U.

E(R) - Задержка включения с функцией Сброс.

Включение напряжения питания U инициирует отсчет установленного времени T. После отсчета времени T включается исполнительное реле R. Если контакт управления S будет замкнут в процессе отсчета времени T, то отсчет времени будет остановлен. После размыкания контакта S отсчет времени T начинается с начала. После отсчета времени T включается исполнительное реле R и это состояние длится до момента отключения напряжения питания U или до момента, когда контакт управления S будет снова замкнут.

E(S) - Задержка включения, с остановкой отсчета времени контактом S.


Включение напряжения питания U инициирует отсчет установленного времени T. Если в процессе отсчета времени T контакт управления S будет замкнут, то отсчет времени T будет остановлен на время замыкания контакта S. Размыкание контакта управления S запускает дальнейший отсчет времени T. После выполнения отсчета времени T исполнительное реле R включается и остается в этом состоянии до момента отключения питания U.

ER - Задержка включения и задержка выключения управляемая контактом S. Независимые установки времени T1 и T2.


Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, начинает отсчет времени T1, а по его истечению включается исполнительное реле R. Выключение контакта управления S, начинает отсчет времени T2, а по его окончанию исполнительное реле R возвращается в исходное состояние. Если во время отсчета времени T2, управляющий контакт S будет замкнут, то отсчитанное время обнуляется, a исполнительное реле R остается включенным. Если управляющий контакт S замкнем на время меньшее чем T1, то цепь не включит исполнительное реле R.

Es - Задержка включения, управляемая контактом S.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, начинает отсчет установленного времени T - задержки включения исполнительного реле R. После отсчета времени Т, исполнительное реле R включается и остается в этом положении до момента выключения контакта S. Если время включения S короче чем установленное время Т, то реле R не сработает.

Esa - Задержка включения и выключения, управляемая контактом S.

Вход реле времени запитывается непрерывно напряжением питания U. Замыкание контакта управляения S, инициирует отсчет установленного времени T - задержка включения исполнительного реле R. После отсчета времени Т, включается исполнительное реле R. Размыкание контакта управления S, вновь инициирует отсчет установленного времени Т - задержка выключения исполнительного реле R, после отсчета этого времени исполнительное реле R выключается. Если во время отсчета задержки включения исполнительного реле R , время замыкания управляющего контакта S будет меньше чем установленное время задержки T, то исполнительное реле R сработает по истечению установленной задержки T, а включение исполнительного реле R будет длиться на протяжении всего времени Т. Во время включения исполнительного реле R, замыкание контакта управления S, не влияет на реализуемую функцию.

Esa(R) - Задержка включения и выключения, управляемая включением и выключением контакта S с функцией Сброс.


Вход реле времени запитывается непрерывно напряжением питания U. Замыкание контакта управляения S, инициирует отсчет установленного времени T - задержка включения исполнительного реле R. Если во время отсчета времени T - задержка включения исполнительного реле R, контакт управления S будет разомкнут, то произойдет сброс отсчета времени. Новый отсчет времени Т начнется после замыкания контакта управления S. После отсчета времени Т включится исполнительное реле R. Размыкание контакта управления S инициирует новый отсчет установленного времени Т – задержка выключения исполнительного реле R, а после отсчета этого времени исполнительное реле R выключится. Если в процессе отсчета времени Т – задержка выключения исполнительного реле R, контакт управления S будет замкнут, то наступит сброс отсчета времени. Новый отсчет времени Т начнется после размыкания контакта управления S.

Esf - Задержка включения, управляемая контактом S, без продления периода времени T.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, начинает отсчет установленного времени T - задержка включения исполнительного реле R. После отсчета времени Т, исполнительное реле R включается и остается в этом состоянии до момента следующего включения котакта S, котрое приводит к немедленному выключению исполнительного реле R на период Т, а по отсчету времени Т, исполнительное реле R опять включается. В период отсчета времени Т, срабатывание управляющего контакта S не влияет на состояние исполнителльного реле R. Следующее включение исполнительного реле R возможно только по завершению текущего цикла.

Esp - Задержка включения - один цикл, запуск по замыканию контакта S.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, начинает отсчет времени T, а по его истечению, включается исполнительное реле R и остается в этом состоянии до момента отключения питания U. Когда исполнительное реле R включено, включение и выключение управляющего контакта S не изменяет его состояния.

Est - Задержка включения, запуск по замыканию управляющего контакта S, с продлением времени T.

 Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, начинает отсчет времени T, a по его истечению, включается исполнительное реле R и остается в этим состоянии до очередного включения управляющнего контакта S или до момента отключения напряжения питания U. Включение контакта управляения S, в тракте отсчета времени Т, приведет к сбросу отсчитанного ранее периода времени и начнется отсчет времени Т сначала.

EWa - Задержка выключения и отсчет времени выключения, запуск по размыканию управляющего контакта S. Независимые установки времени T1 и T2.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, включает исполнительное реле R. Выключение контакта управления S, начинает отсчет времени T1, а по его истечению исполнительное реле R возвращается в начальное состояние на время Т2. Следующее срабатывание исполнительного реле R наступит по истечению времени T2, когда в момент окончания отсчета времени, контакт управления S будет замкнут. Во время отсчета времени Т1 и Т2 состояние контакта управления S не имеет значения.

EWf - Задержка включения и задержка выключения, управляемые контактом S. Независимые установки времени T1 и T2.


Вход реле времени непрерывно запитывается напряжением U. Замыкание контакта управления S начинает отсчет времени T1 (на индикаторе вертикальная линия двигается в право). По истечении времени T1 реле R включается (на индикаторе появляются 2 горизонтальные линии, а светодиод ”R” светится). Размыкание контакта управления S начинает отсчет времени T2 - задержка выключения исполнительного реле ”R” (на индикаторе вертикальная линия двигается в лево). После отсчета времени T2 исполнительное реле ”R” выключается (на индикаторе появляется сообщение ”End”, а светодиод ”R” не светится).

EWs - Задержка включения и включение на установленное время, запуск по замыканию управляющего контакта S. Независимые установки времени T1 и T2.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, начинает отсчет времени T1, а по его истечению исполнительное реле R включается на время Т2. По окончанию времени T2, исполнительное реле R возвращается в исходное состояние, а схема ожидает очередное включение управляющего контакта S. Во время отсчета времени Т1 и Т2 состояние контакта управления S не имеет значения.

EWu - Задержка включения на установленное время. Независимые установки времени T1 и T2.


Включение напряжения питания U начинает работу от отсчета времени T1 (на индикаторе вертикальная линия двигается в право), а по истечении времени исполнительное реле R включается на время T2 (на индикаторе вертикальная линия двигается в лево, а светодиод ”R” светится). После отсчета времени T2 исполнительное реле R выключается (на индикаторе появляется сообщение ”End”, а светодиод ”R” не светится).

EWu + NWu - Задержка включения на установленное время (EWu) или включение на установленное время-выключение на установленное время-постоянное включение (NWu), управляемые контактом S. Независимые установки времени T1 и T2.

Включение питания U, когда управляющий контакт S открыт, начинается реализация функции EWu - по отсчету времени T1, а по его истечению исполнительное реле R включается на время Т2.

При включении напряжения питания U, когда управляющий контакт S закрыт, начинается исполнение функции NWu - с включения исполнительного реле R на время T1, а по его окончанию, исполнительное реле R выключается на время Т2, а по его истечению исполнительное реле R включается окончательно.

Во время работы реле, включение контакта управляения S, приведет к Сброс и к началу работы согласно функции NWu. Соответственно, выключение контакта управления S приведет к Сброс и к началу работы согласно функции EWu.

li + lp - Циклическая работа с двумя независимыми периодами времени Т1 и Т2. Работа в режиме функции Ii или Ip зависит от положения управляющего контакта S.


 При включении напряжения питания U, когда управляющий контакт S разомкнут, начинается рабочий цикл согласно функцииi Ip - по отсчету времени задержки T1 (времени выключения исполнительного реле R), после чего происходит включение исполнительного реле R на период времени Т2. Циклическая работа длится до момента выключения питания U.

При включении напряжения питания U, когда управляюший контакт замкнут, начинается рабочий цикл согласно функцииi Ii - с включения исполнительного реле R на период времени Т1, после которого наступает выключение исполнительного реле на время Т2. Циклическая работа длится до момента выключения питания U. Во время работы реле, включение контакта управляения S, приводит к Сброс и к началу работы согласно функции Ii. Соответственно, выключение контакта управления S, приводит к Сброс и к началу работы согласно функции Ip.

nWa - Включение на установленное время, вызванное отключением напряжения питания U.

После подачи напряжения питания U исполнительное реле R остается в выключенном положении (горит зеленый светодиод U). Когда напряжение питания снимается, исполнительное реле R включается и начинается отсчет установленного времени T (зеленый светодиод U выключен). По истечении установленного времени T исполнительное реле отключается. Если напряжение питания U подается снова до истечения времени T, исполнительное реле R будет оставаться включенным до тех пор, пока не завершится отсчет времени T. По истечении времени T исполнительное реле R отключается.

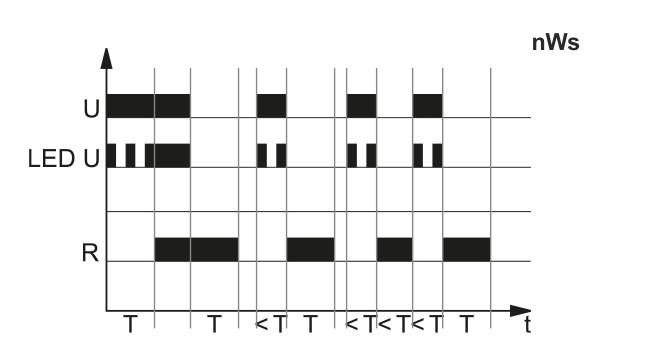

nWs - Задержка включения с автономной работой.

Включение напряжения питания U начинает работу с задержки включения контакта R на установленное время T. После отсчета времени задержки включения контакта R включается контакт R. Отключение напряжения питания при включенном контакте R инициирует отсчет времени T, после чего контакт R будет отключен. После отсчета времени Т для отключения контакта R - контакт будет отключен. Отключение напряжения питания U во время отсчета задержки включения контакта R на заданное время T приведет к остановке отсчета времени T и немедленному включению контакта R на установленное время T, после чего контакт R будет отключен. Включение напряжения питания U во время отсчета времени T для отключения контакта R остановит отсчет времени T и немедленно отключит контакт R и начнет отсчет времени для задержки включения контакта R.

nWu - Включение на заданное время, срабатывает при включении напряжения питания U.

Включение напряжения питания U вызывает немедленное включение рабочего реле R на установленное время T. После отсчета времени T рабочее реле R выключается. Такое состояние длится до момента отключения питания U. Если напряжение U отключается до истечения времени T, то отсчет установленного времени T продолжается, а исполнительное реле R остается включенным до конца времени T, а затем выключается.

nWuWa - Включение на заданное время, инициируемое включением напряжения питания U, очередное включение, инициируемое выключением напряжения питания U.

Включение напряжения питания U вызывает немедленное включение исполнительного реле R на установленное время T. После измерения времени T исполнительное реле R выключается. Это состояние сохраняется до момента отключения питания U. Отключение напряжения питания U вызывает немедленное включение исполнительного реле R на установленное время T. Если напряжение питания U отключается до истечения времени T (nWu), то отсчет установленного времени T продолжается, а исполнительное реле R остается включенным до конца времени T, а затем выключается. Если напряжение питания U включается снова до истечения времени T (nWa), отсчет установленного времени T продолжается, и рабочее реле R остается включенным до конца времени T, а затем выключается.

Pi - Циклическая работа, начинающаяся от включения. Независимые установки времени T1 и T2. Возможность включения или пропуска времени Т3.

 Включение напряжения питания U начинает циклическую работу от включения исполнительного реле R на время T1 (на индикаторе вертикальная линия двигается в право, а светодиод ”R” светится), после которого наступает выключение исполнительного реле R на время T2 (на индикаторе вертикальная линия двигается в лево, а светодиод ”R” не светится). Циклическая работа длится до момента отключения напряжения питания U - смотри Диаграмма 1.

Внимание: существует возможность включения времени T3 (т.е. времени циклической работы) в процессе программирования реле (в момент когда мигает светодиод ”T3”), утверждением кнопкой ”OK”, или отключения времени T3 нажатием кнопки ”F/T”. Когда время T3 включается и устанавливается, в процессе циклической работы мигает зеленый светодиод ”T3”. По истечении времени T3 циклическая работа завершается, на индикаторе появляется сообщение ”End”, светодиод ”T3” не светится, a исполнительное реле R остается в состоянии, в котором находилось в момент истечения времени T3. Когда время T3 истекает в процессе отсчета времени T1, то исполнительное реле R остается включенным (светодиод ”R” светится), а когда истекает в процессе отсчета времени T2, то исполнительное реле R остается выключенным (светодиод ”R” не светится). Перезапуск функции циклической работы будет возможен после отключения напряжения питания U и его повторного включения - смотри Диаграмма 2.

Pi(S) - Циклическая работа, начинающаяся от включения. Независимые установки времени T1 и T2. Возможность включения или пропуска времени Т3. Возможность остановки и возобновления цикличной работы при помощи контакта управления S.


Включение напряжения питания U начинает циклическую работу от включения исполнительного реле R на время T1 (на индикаторе вертикальная линия двигается в право, а светодиод ”R” светится), после которого наступает выключение исполнительного реле R на время T2 (на индикаторе вертикальная линия двигается в лево, а светодиод ”R” не светится). Циклическая работа длится до момента отключения напряжения питания U.


Внимание: существует возможность включения времени T3 (т.е. времени циклической работы) в процессе программирования реле (в момент когда мигает светодиод ”T3”), утверждением кнопкой ”OK”, или отключения времени T3 нажатием кнопки ”F/T”. Когда время T3 включается и устанавливается, в процессе циклической работы мигает зеленый светодиод ”T3”. По истечении времени T3 циклическая работа завершается, на индикаторе появляется сообщение ”End”, светодиод ”T3” не светится, a исполнительное реле R остается в состоянии, в котором находилось в момент истечения времени T3. Когда время T3 истекает в процессе отсчета времени T1, то исполнительное реле R остается включенным (светодиод ”R” светится), а когда истекает в процессе отсчета времени T2, то исполнительное реле R остается выключенным (светодиод ”R” не светится). Перезапуск функции циклической работы будет возможен после отключения напряжения питания U и его повторного включения.


Действие контакта S: Замыкание контакта управления S мгновенно останавливает отсчет времени. Размыкание контакта управления S снова запускает отсчет времени. Перерыв в реализации функции Pi(S) (в течение интервала времени, когда контакт S замкнут) считается к времени T3.

Pp - Циклическая работа, начинающаяся от перерыва. Независимые установки времени T1 и T2. Возможность включения или пропуска времени Т3.


Включение напряжения питания U начинает циклическую работу от отсчета времени перерыва T1 - времени выключения исполнительного реле R (на индикаторе вертикальная линия двигается в право), после которого наступает включение исполнительного реле R на время T2 (на индикаторе вертикальная линия двигается в лево, а светодиод ”R” светится). Циклическая работа длится до момента отключения напряжения питания U - смотри Диаграмма 1.


Внимание: существует возможность включения времени T3 (т.е. времени циклической работы) в процессе программирования реле (в момент когда мигает светодиод ”T3”), утверждением кнопкой ”OK”, или отключения времени T3 нажатием кнопки ”F/T”. Когда время T3 включается и устанавливается, в процессе циклической работы мигает зеленый светодиод ”T3”. По истечении времени T3 циклическая работа завершается, на индикаторе появляется сообщение ”End”, светодиод ”T3” не светится, a исполнительное реле R остается в состоянии, в котором находилось в момент истечения времени T3. Когда время T3 истекает в процессе отсчета времени T1, то исполнительное реле R остается включенным (светодиод ”R” светится), а когда истекает в процессе отсчета времени T2, то исполнительное реле R остается выключенным (светодиод ”R” не светится). Перезапуск функции циклической работы будет возможен после отключения напряжения питания U и его повторного включения - смотри Диаграмма 2.

Pp(S) - Циклическая работа, начинающаяся от перерыва. Независимые установки времени T1 и T2. Возможность включения или пропуска времени Т3. Возможность остановки и возобновления цикличной работы при помощи контакта управления S.

Включение напряжения питания U ачинает циклическую работу от отсчета времени перерыва T1 - времени выключения исполнительного реле R (на индикаторе вертикальная линия двигается в право), после которого наступает включение исполнительного реле R на время T2 (на индикаторе вертикальная линия двигается в лево, а светодиод ”R” светится). Циклическая работа длится до момента отключения напряжения питания U.

Внимание: существует возможность включения времени T3 (т.е. времени циклической работы) в процессе программирования реле (в момент когда мигает светодиод ”T3”), утверждением кнопкой ”OK”, или отключения времени T3 нажатием кнопки ”F/T”. Когда время T3 включается и устанавливается, в процессе циклической работы мигает зеленый светодиод ”T3”. По истечении времени T3 циклическая работа завершается, на индикаторе появляется сообщение ”End”, светодиод ”T3” не светится, a исполнительное реле R остается в состоянии, в котором находилось в момент истечения времени T3. Когда время T3 истекает в процессе отсчета времени T1, то исполнительное реле R остается включенным (светодиод ”R” светится), а когда истекает в процессе отсчета времени T2, то исполнительное реле R остается выключенным (светодиод ”R” не светится). Перезапуск функции циклической работы будет возможен после отключения напряжения питания U и его повторного включения.


Действие контакта S: Замыкание контакта управления S мгновенно останавливает отсчет времени. Размыкание контакта управления S снова запускает отсчет времени. Перерыв в реализации функции Pp(S) (в течение интервала времени, когда контакт S замкнут) считается к времени T3.

PWM - Modulacja szerokości impulsów.

Устанавливаем в реле время одиночного цикла Tz, которое доступно для установки. Установку выполняем потенциометром выбора диапазона времени. Затем устанавливаем время T - время включения исполнительного реле R, эту установку реализуем потенциометром точной установки времени. Возможное для установки время T, находится в пределах от 0,1 до 1,0 диапазона времени (цикла Tz). При включении питания U, сразу срабатывает исполнительное реле R и начинется отсчет установленного времени T, а по его истечению исполнительное реле возвращается в исходное состояние на время оставшееся до заполнения установленного времени Tz. По истечении времени Tz, начинается очередной цикл, который длится до момента отключения питания U. В течении реализации функции PWM, есть возможность изменения времени включения исполнительного реле R и это изменение не влияет на время длительности цикла Tz. Измененное время включения исполнительного реле R, будет реализовываться со следующего раза после изменения цикла Tz.

R - Задержка выключения, управляемая контактом S.

Напряжение питания U должно подаваться на реле времени непрерывно. При включении управляющего контакта S, немедленно срабатывает исполнительное реле R. При выключение управляющего контакта S, начинается отсчет установленного периода времени Т, после чего исполнительное реле R возвращается в исходное состояние. Если управляющий контакт S будет повторно включен, даже перед истечением времени T, то ранее отсчитанное время обнуляется, a исполнительное реле останется включенным. Задержка выключения исполнительного реле R начнется с момента очередного выключения управляющего контакта S.

Ra - Задержка выключения, управляемая контактом S, без продления периода времени T.

Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управляения S, сразу срабатывает исполнительное реле R. Выключение контакта управления S начинает отсчет установленного времени задержки выключения исполнительного реле R. После отсчета времени Т, исполнительное реле R возвращается в исходное состояние. Изменение состояния управляющего контакта S, во время отсчета времени Т, не влияет на реализуемую функцию.

SD - Пуск звезда-треугольник.

При включение напряжения питания U наступает замыкание исполнительного контакта ”звезда” (15-18), что сигнализируется свечением желтого светодиода LED и начинается отсчет установленного времени Т1, во время которого зеленый светодиод LED мигает медленно. По истечению времени T1 контакт ”звезда” размыкается и реле начинает отсчет задержки T2, сигнализируя это состояние быстрым миганием зеленого светодиода LED. По истечению времени T2 включаетсяя контакт ”треугольник” (25-28) и загорается желтый светодиод LED, в то же время зеленый светодиод LED светится непрерывно.

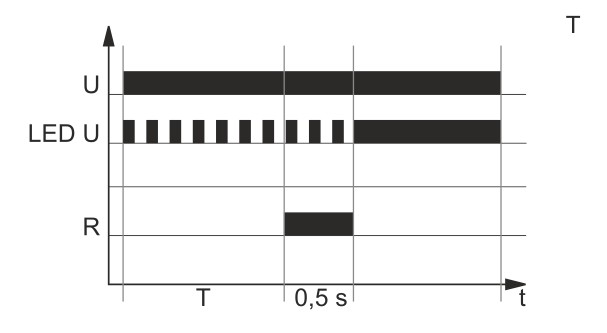

T - Генерирование импульса 0,5 сек. по истечению времени T.

Включение напряжения питания U, начинает отсчет времени T, после чего исполнительное реле включается на период 0,5 сек. (время срабатывания замыкающего контакта исполнительного реле).

Wa - Включение на установленное время, запуск по размыканию управляющего контакта S.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, не вызовет отсчет времени T и срабатывание исполнительного реле R. Только при выключении контакта управления S, происходит немедленное срабатывание исполнительного реле R и начинается отсчет установленного времени T. После отсчета времени Т, исполнительное реле возвращается в исходное состояние. Во время отсчета времени Т, контакт S может замыкаться и размыкаться без влияния на исполнительное реле R. Только по истечению времени Т, включение и выключение S, вновь вызовет срабатывание исполнительного реле R и отсчет времени Т.

Wi - Включение на установленное время, управляемое включением контакта управления S, с функцией выключения исполнительного реле R перед истечением времени Т.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, вызовет срабатывание исполнительное реле R и начинается отсчет установленного времени T. После отсчета времени Т, исполнительное реле возвращается в исходное состояние. Новое включение исполнительного реле R на время T, реализуется очередным включением управляющего котакта S. Если во время отсчета времени Т, наступит снова срабатывание контакта S, то исполнительное реле R будет немедленно отключено, a отсчитанный период времени будет сброшен. Во время отсчета времени Т, выключение контакта управления S, не влияет на реализуемую функцию.

Ws - Однократное включение на установленное время, запуск по замыканию управляющего контакта S.

Напряжение питания U должно подаваться на реле времени непрерывно. При замыкании управляющего контака S, сразу срабатывает исполнительное реле R и начинается отсчет установленного времени T. После отсчета времени Т, исполнительное реле выключается. Во время отсчета времени Т, управляющий контакт S может размыкатся и замыкатся без влияние на реализуемую функцию. Только по истечению времени Т, включение исполнительного контакта S, вновь вызовет срабатывание исполнительного реле и отсчет времени T.

Wst - Включение на установленное время, запускаемое включением контакта S, с продлением времени Т - задержка включения исполнительного реле R.

Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управляения S, сразу срабатывает исполнительное реле R и начинается отсчет установленного времени T. После отсчета времени Т, исполнительное реле возвращается в исходное состояние. Очередное включение контакта управляения S, приводит к немедленному срабатыванию исполнительного реле R на время Т. Замыкание управляющего контакта во время отсчета времени Т, приведет к сбросу отсчитанного ранее периода времени и начнется отсчет времени Т сначала.

WsWa - Включение на установленные время Т1 и Т2, управляемое контактом S. Независимые установки времени T1 и T2.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, включает исполнительное реле R на время T1, а по его истечению реле R возвращается в исходное состояние. Выключение контакта управления S, приведет снова к включению исполнительного реле R на время Т2. Если в момент отсчета времени Т1, управляющий контакт разомкнуть, то исполнительное реле R остается включенным на период времени T2. Если в момент отсчета времени Т2, управляющий контакт S будет замкнуть, то исполнительное реле R остается включенным на период времени T1.

Wt - Контроль очередности импульсов. Включение продлевается очередными импулсами / замыканиями контакта S. Независимые установки времени T1 и T2.


Включение питания U приводит к включению исполнительного реле R и начинается отсчет установленного времени T1. После отсчета времени Т1, начнается отсчет времени Т2, исполнительное реле R остается во включенном состоянии. Чтобы исполнительное реле R оставалось во включенном состоянии, во время отсчета времени Т2 должно наступить замыкание управляющего контакта S, а затем его выключение (одиночный импульс), который приведет к обнулению уже отсчитанного времени и снова начнется отсчет времени Т2. Если перед истечением времени Т2 не поступит одиночный импульс, то исполнительное реле R выключится, а его включение будет возможно только после снятия напряжения питания U и подаче его снова.

Wu - Включение на установленное время.

При включении напряжения питания U, сразу срабатывает исполнительное реле R и начинается отсчет установленного времени T. После отсчета времени Т, исполнительное реле R возвращается в исходное состояние.

Wu(R) - Включение на установленное время с функцией Сброс

Включение напряжения питания U приводит к мгновенному включению исполнительного реле R на установленное время T. Когда контакт управления S будет замкнут, отсчет времени T будет остановлен на время замыкания контакта S (при включенном исполнительном реле R). После размыкания контакта S, время T снова отсчитывается с начала. После отсчета времени T исполнительное реле R выключается.

Wu(S) - Включение на установленное время, с остановкой отсчета времени замыканием контакта S.

Включение напряжения питания U приводит к мгновенному включению исполнительного реле R на установленное время T. Если контакт управления S будет замкнут, то отсчет времени T будет остановлен до момента, когда контакт управления будет разомкнут. Размыкание контакта S запускает дальнейший отсчет времени T. После завершения отсчета времени T исполнительное реле R выключается.
