RPC-.MA-…Многофункциональные реле времени

Техническая информация





RPC-1MA-...

RPC-2MA-...

Количество и тип контактов

1 CO

2 CO

Номинальная нагрузка

AC1

16 A / 250 V AC

8 A / 250 V AC

DC1

16 A / 24 V DC

8 A / 24 V DC

DC1

0,3 A / 250 V DC

0,3 A / 250 V DC

Номинальное напряжение

50/60 Гц AC

230 V         зажимы A1, A2

AC: 50/60 Гц AC/DC

12...240 V         зажимы (+)A1, (-)A2

Диапазоны времени

OFF - постоянное выключение; ON - постоянное включение 1 сек. ; 10 сек.; 1 мин.; 10 мин.; 1 ч; 10 ч; 1 дн.; 10 дн.

Установка времени

плавная - (0,1...1) x диапазон времени   (не касается диапазона ON / OFF)

 Функции времени:

  • E    - Задержка включения
  • Wu - Включение на установленное время
  • Bp  - Симметричная циклическая работа, начинающаяся от перерыва
  • Bi   - Симметричная циклическая работа, начинающаяся от включения
  • R    - Задержка выключения, управляемая контактом S
  • Ws - Отсчет установленного времени срабатывания Т, управление контактом S
  • Wa - Отсчет времени отпускания, управление контактом S
  • Esa - Задержка включения и выключения, управляемая контактом S
  • B    - Циклическая работа, управляемая контактом S
  • T - Генерирование импульса 0,5 сек. по истечению времени T

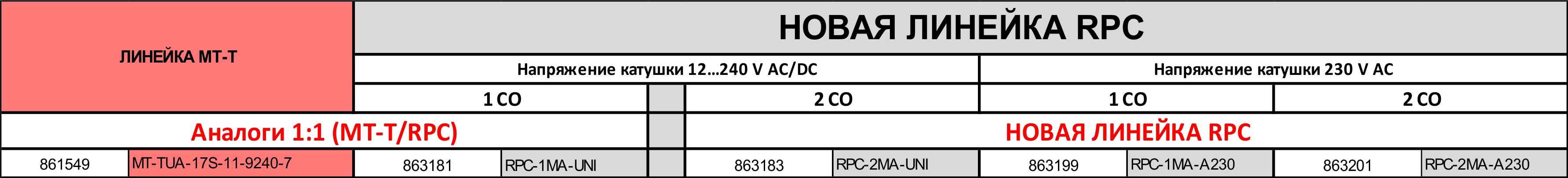

Аналоги для реле MT-TUA-17S-11-9240-7

rRPC-MA

 Таблицы эквивалентов МТ-Т - Download
