RPC-.MB-…Многофункциональные реле времени
RPC-.MB-…Многофункциональные реле времени
Многофункциональные реле времени (10 функций времени; 8 диапазонов времени); Материал контактов AgSnO2. Максимальная коммутируемая мощность AC1: 1P - 4 000 VA, 2P - 2 000 VA
Техническая информация
|
RPC-1MB-...
|
RPC-2MB-...
|
Количество и тип контактов
|
1 CO
|
2 CO
|
Номинальная нагрузка
|
AC1
|
16 A / 250 V AC
|
8 A / 250 V AC
|
DC1
|
16 A / 24 V DC
|
8 A / 24 V DC
|
DC1
|
0,3 A / 250 V DC
|
0,3 A / 250 V DC
|
Номинальное напряжение
|
50/60 Гц AC
|
230 V зажимы A1, A2
|
AC: 50/60 Гц AC/DC
|
12...240 V зажимы (+)A1, (-)A2
|
Диапазоны времени
|
OFF - постоянное выключение; ON - постоянное включение 1 сек. ❹; 10 сек.; 1 мин.; 10 мин.; 1 ч; 10 ч; 1 дн.; 10 дн.
|
Установка времени
|
плавная - (0,1...1) x диапазон времени (не касается диапазона ON / OFF)
|
Функции времени:
- E - Задержка включения
- Wu - Включение на установленное время
- Bp - Симметричная циклическая работа, начинающаяся от перерыва
- Bi - Симметричная циклическая работа, начинающаяся от включения
- Ra - Задержка выключения, управляемая контактом S, без продления периода времени T
-
Wst - Включение на установленное время, запускаемое включением контакта S, с продлением времени Т - задержка включения
исполнительного реле R
-
Wi - Включение на установленное время, управляемое включением контакта управления S, с функцией выключения исполнительного
реле R перед истечением времени T
- Esf - Задержка включения управляемая контактом S, без продления периода времени T
- Esp - Задержка включения - один цикл, запуск по замыканию контакта S
- Est - Задержка включения, запуск по замыканию управляющего контакта S, с продлением времени T
- ON / OFF -Постоянное включение / выключение

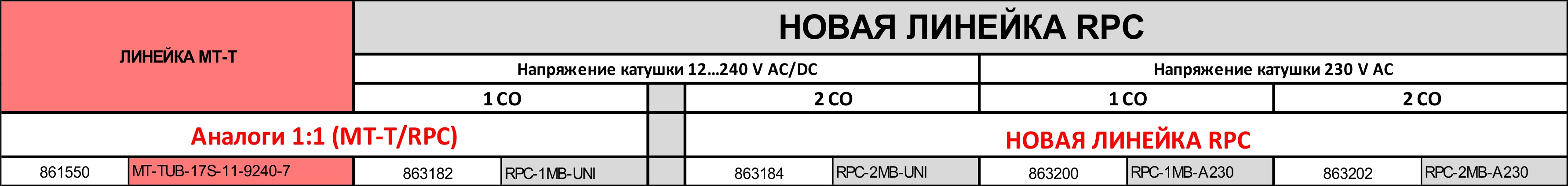

Аналоги для реле MT-TUB-17S-11-9240-7
Таблицы эквивалентов МТ-Т - Download
Сертификат EAC - реле времени и контроля; световые индикаторы: RLK, RPC, RPN, RPB, RPI, COM3, PIR152, PIR153, PIR152T, PIR153T, V2, G2, MR..., TR2...
